Busverdrahung – Uhlmann & Zacher (U&Z) CX6920 AccessPoints an Moxa NPort-Server
In diesem Artikel soll die Anbindung mehrerer U&Z CX6920 an einem Serial Device Server Moxa NPort 5130 per RS-485-Bus dokumentiert werden.
Achtung: Die Dokumentation erhebt keinen Anspruch auf Korrektheit, da sie mangels Herstellerdokumentation auf der Grundlage „Learning-By-Doing“ entstand!
Ziel
Mehrere elektronische Schließzylinder des Systems Clex von U&Z sollen in einem Gebäude drahtlos über verteilte AccessPoints (APs) des Typs CX6920 angesteuert werden können. Die APs sind an Netzwerkdosen angeschlossen.
Diese APs werden über EIA-485 (RS-485) verdrahtet, und nicht wie die CX6940-Modelle per (W)LAN verbunden. Da die CX6920 jedoch über eine externe Antenne verfügen, bzw. überhaupt erst die Möglichkeit bieten eine solche anzuschließen, verspricht man sich hier eine bessere Reichweite zu den Schließzylindern, welche im 868 MHz Frequenzband kommunizieren.
Als Bindeglied zwischen EIA-485 BUS und Netzwerk kommt ein Serial Device Server, der Moxa NPort 5130, zum Einsatz.

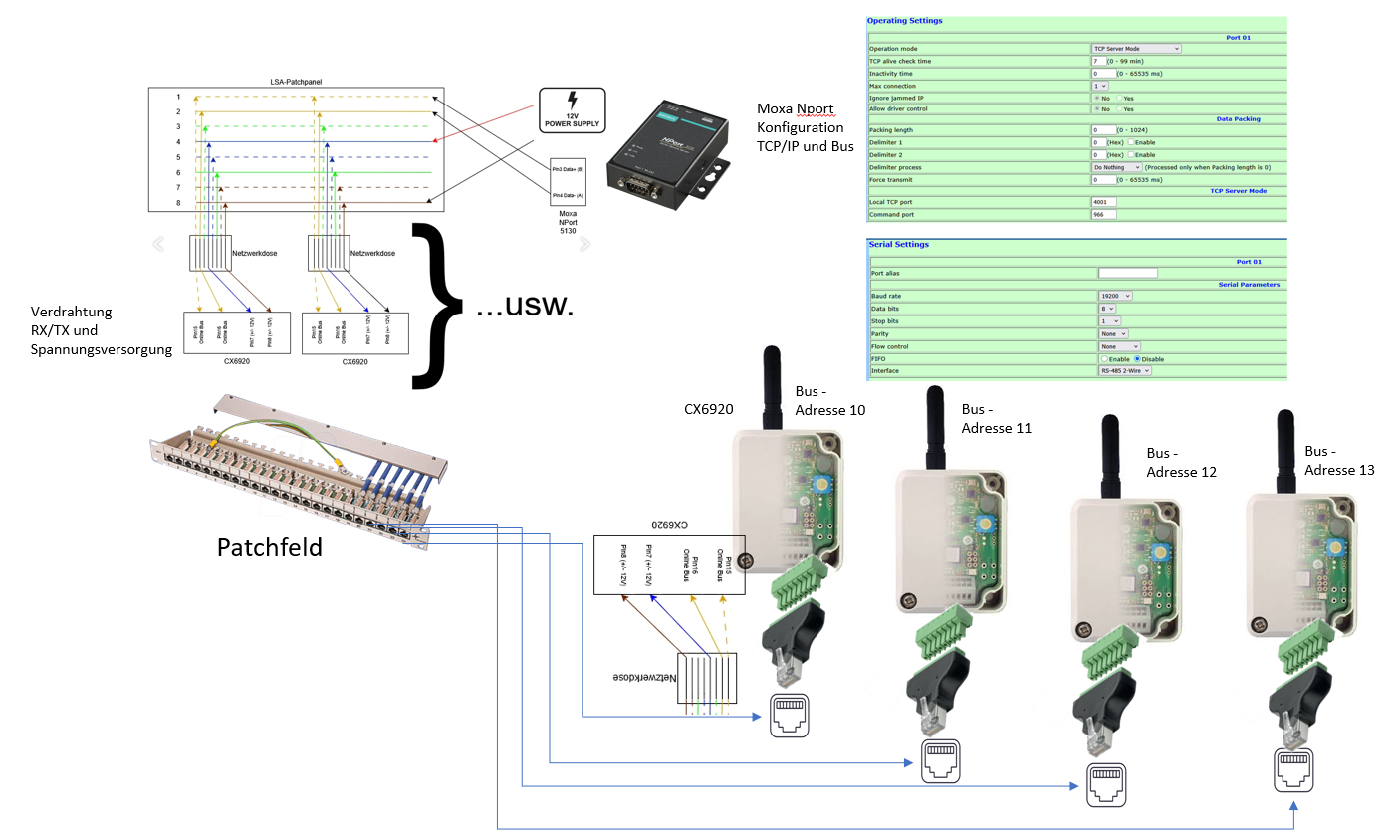

Verdrahtung
Ein bereits vorhandenes Patchfeld an dem die Netzwerkdosen aufgelegt sind ist im 19″ Netzwerkschrank vorhanden.

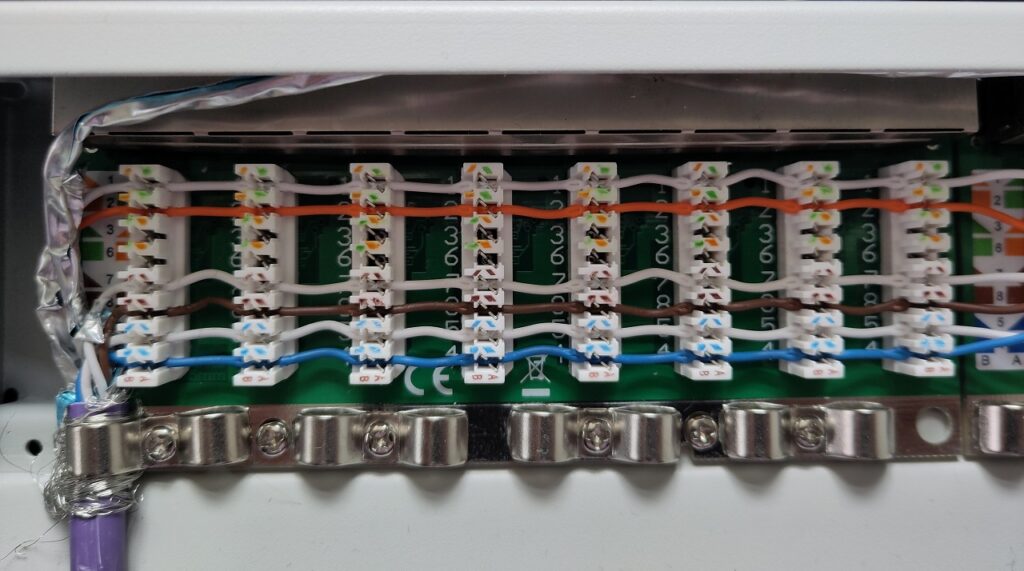

Ein zusätzliches LSA-Patchfeld wird für die Busverdrahtung hinzugefügt. Hierzu werden mehre Ports mit einem Einzigen CAT7-Verlegekabel durchverdrahtet unter Zuhilfenahme der Abschneidsperre am LSA-Auflegewerkzeug.
Die Busverdrahung basiert auf Farbcodevariante T568B. Die Adernpaare 3 & 6 werden nicht benötigt und daher auch nicht verdrahtet.

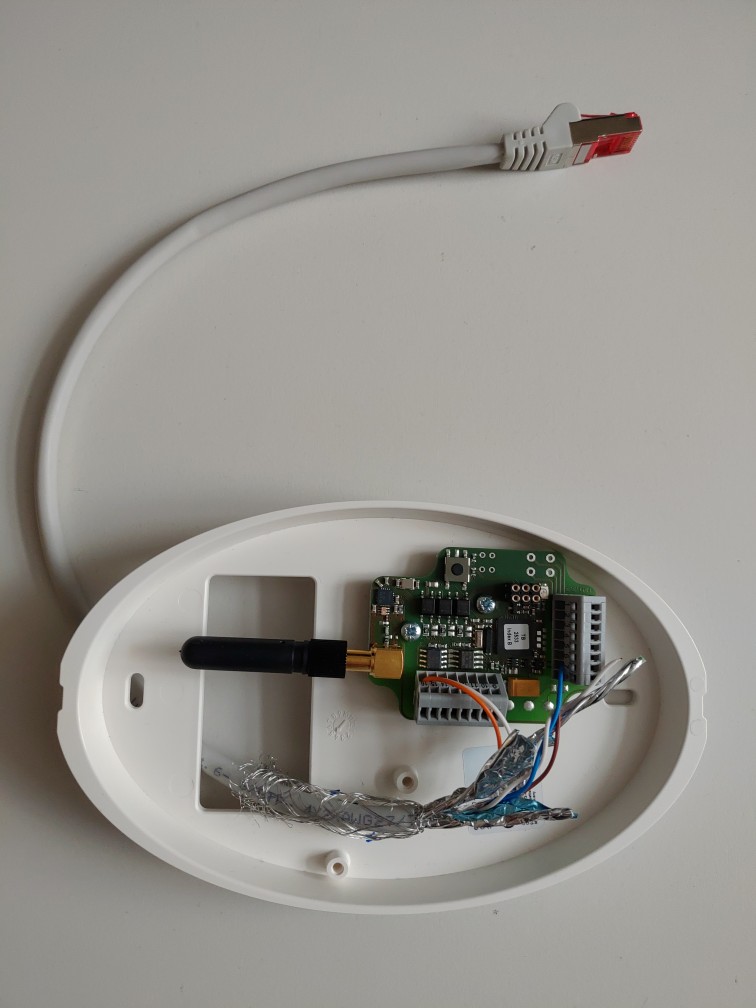

Zu erwähnen ist ist noch, dass die beiliegende „Bedienungsanleitung“ des CX6920, die diese Bezeichnung eigentlich nicht verdient, da abseits von Sicherheitshinweisen und CE-Konformitätserklärung, lediglich eine Funktionsliste der Anschlussklemmen ausgewiesen wird. Auf der U&Z-Website sucht man die „Anleitung“ vergebens.
Bezüglich der Spannungsversorgung spielt die Polung keine Rolle. Der Pluspol kann in Klemme 7 oder 8 eingesteckt werden.
Die Anleitung ist in Bezug auf den Online-Bus leider fehlerhaft (A & B vertauscht). Hier die korrekte 2-Draht RS-485-Verbindung zwischen NPort und CX6920:
| 2-Draht RS-485 | Pin Moxa NPort | Klemme CX6920 |
|---|---|---|
| Data+(B) | 3 | 15 |
| Data-(A) | 4 | 16 |
Moxa NPort Dokumentation (Herstellerseite)

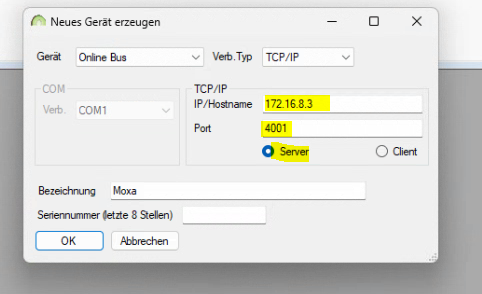

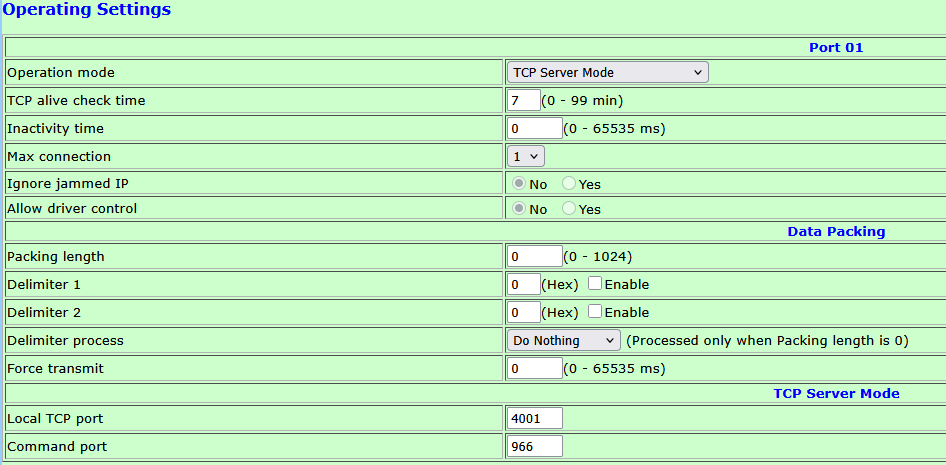

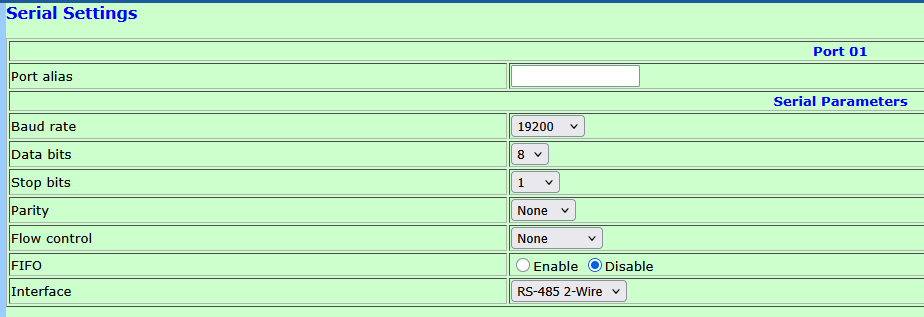

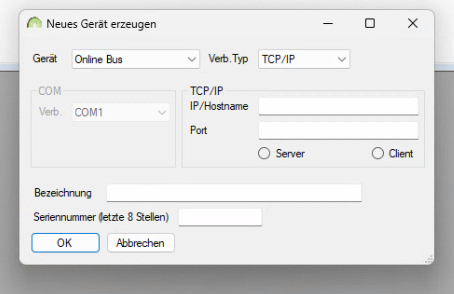

Konfiguration des Moxa NPort

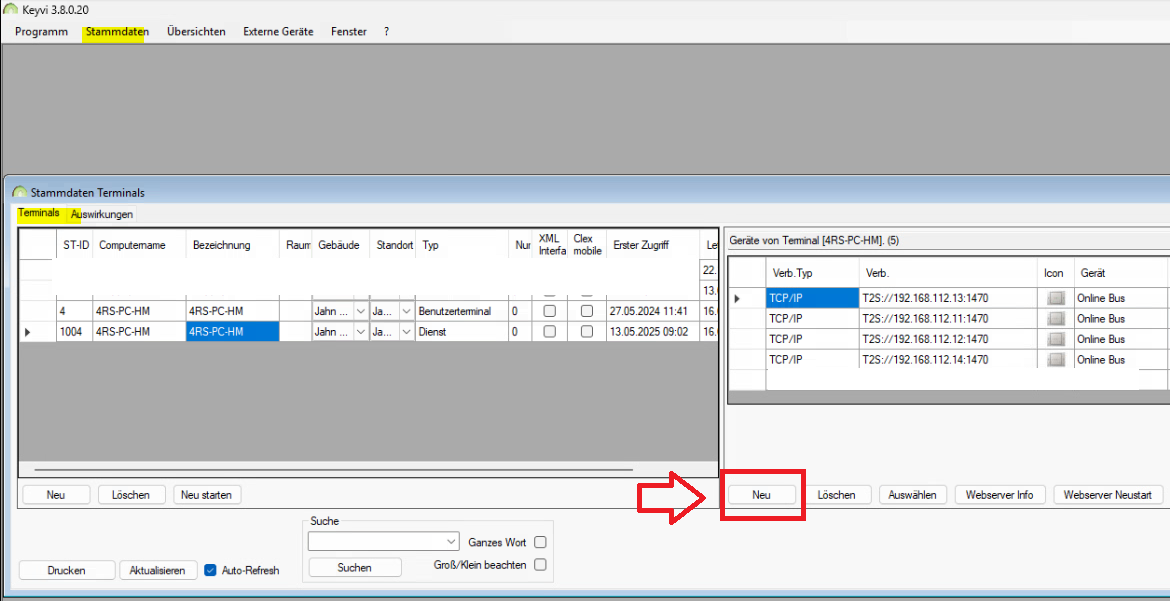

Verbindungstest über Software Keyvi

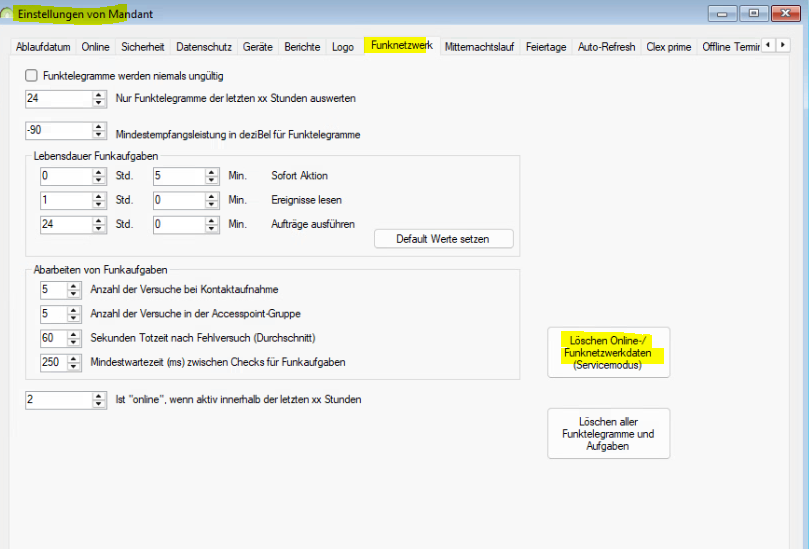

Den einzelnen APs müssen mittels U&Z Funkstick und der Software ClexTouch Adressen zugewiesen werden. Darauf wird hier nicht weiter eingegangen, da dies von einem U&Z Servicepartner durchgeführt wurde.

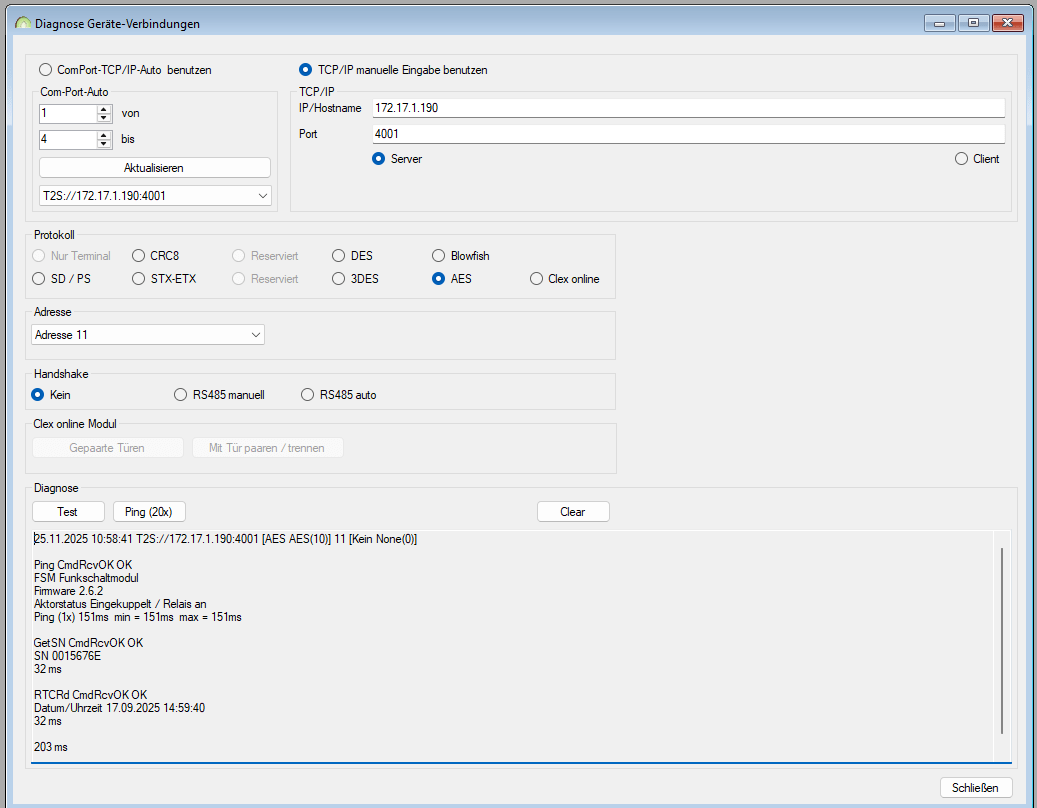

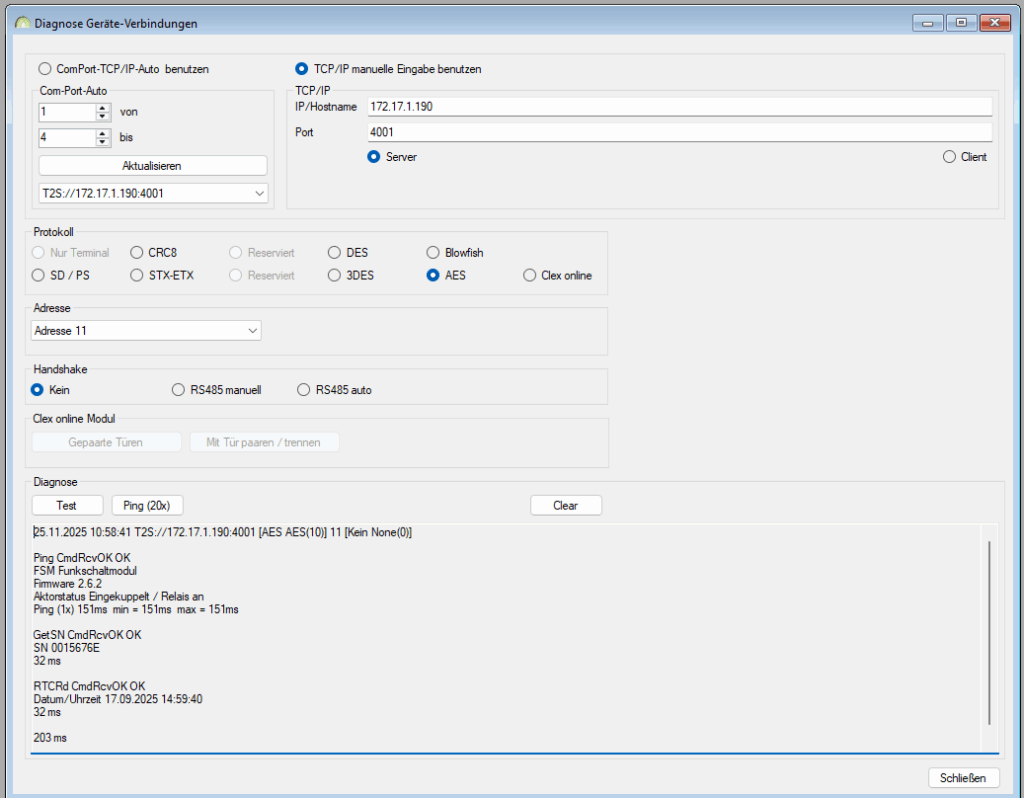

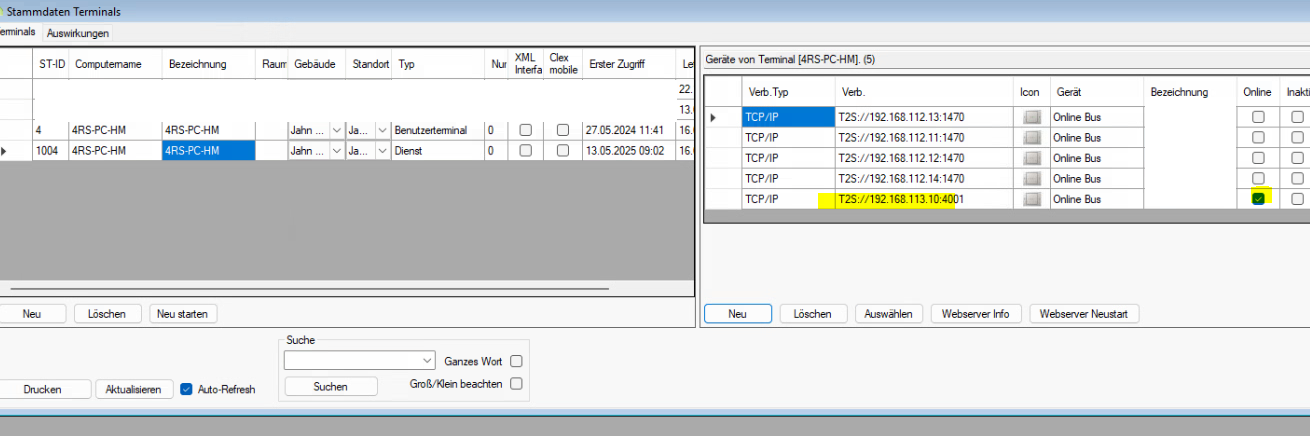

So sieht dann ein erfolgreicher Verbindungstest über Keyvi aus. Die dargestellte IP ist natürlich nur Beispielhaft und sollte der real zugewiesenen IP des Moxa NPort entsprechen. In diesem Beispiel wurde der AP mit der vorher zugewiesenen Adresse „11“ angepingt.
